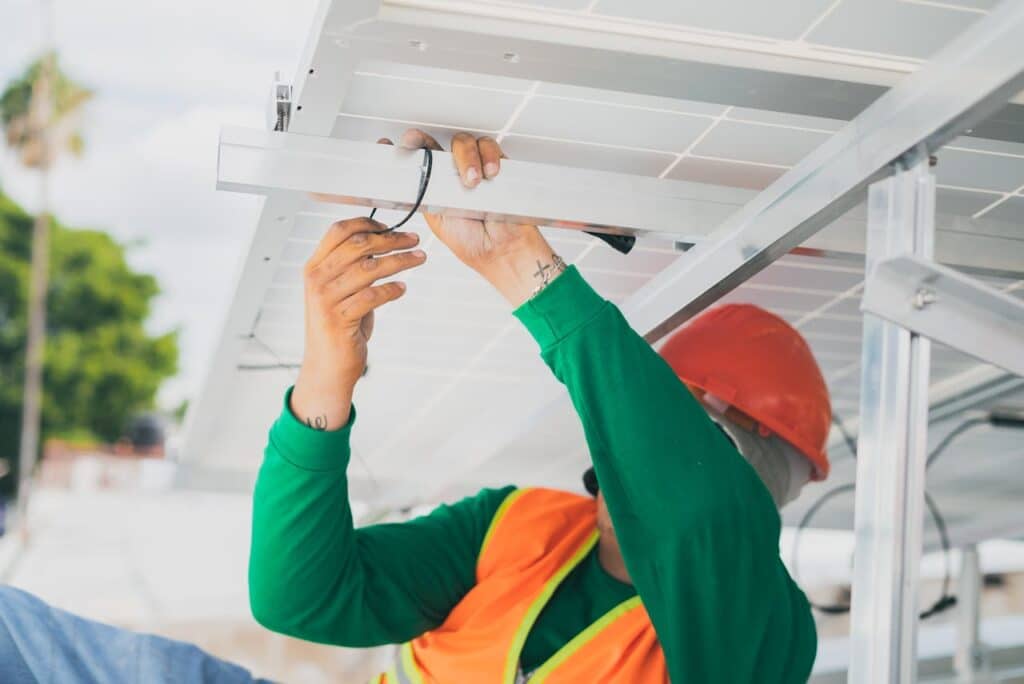

Los soportes para placas solares son las estructuras que fijan los módulos fotovoltaicos a un tejado, una cubierta plana, el suelo u otra superficie y permiten mantener la orientación e inclinación adecuadas. Elegir correctamente el soporte es fundamental para garantizar la estabilidad de los paneles, soportar las condiciones meteorológicas y aprovechar la radiación solar disponible.
No existe un único soporte válido para todas las instalaciones. La elección depende del tipo de cubierta, su inclinación, el material de la superficie, las cargas de viento y nieve, la ubicación de la instalación y la disposición que deban tener los paneles.
En este artículo encontrarás los principales tipos de soportes, qué materiales se utilizan, cómo elegirlos para tejados y suelo, qué aspectos deben revisarse durante su instalación y qué mantenimiento necesitan para conservar su estabilidad durante años.
¿Por qué son importantes los soportes para placas solares?
Los soportes para placas solares mantienen los módulos correctamente fijados y permiten colocarlos con la orientación e inclinación definidas durante el diseño. Además, deben soportar el peso de los paneles y las cargas provocadas por el viento, la nieve y otras condiciones meteorológicas sin comprometer la cubierta.
La estructura forma parte del conjunto de la instalación y no debe elegirse únicamente por precio. El tipo de soporte, los anclajes y la distribución de las cargas tienen que adaptarse a la superficie sobre la que se realizará el montaje.
Esto es especialmente importante en viviendas, donde hay que estudiar previamente el estado y las características del tejado. Si estás valorando este tipo de proyecto, conocer las particularidades de las placas solares para una vivienda unifamiliar permite entender cómo se adapta la estructura al inmueble.
¿Qué tipos de soportes para placas solares existen?
Los principales tipos de soportes son las estructuras coplanares, inclinadas, lastradas y las destinadas a instalaciones sobre suelo. La elección depende principalmente de la superficie disponible y de si es necesario mantener la inclinación existente o modificar el ángulo de los paneles para mejorar su exposición solar.
- Soportes coplanares: colocan los módulos prácticamente paralelos a una cubierta inclinada.
- Soportes inclinados: permiten establecer un ángulo diferente al de la superficie.
- Soportes lastrados: utilizan peso para mantener la estructura estable y pueden evitar determinadas perforaciones en cubiertas planas.
- Soportes para suelo: permiten instalar los paneles sobre terrenos o superficies independientes del edificio.
- Soportes ajustables: permiten modificar la inclinación cuando el diseño de la instalación lo requiere.
La elección debe realizarse como parte del diseño global de las instalaciones de energía solar, ya que estructura, módulos, orientación y superficie disponible están directamente relacionados.
¿Qué soportes se utilizan para placas solares en tejados inclinados?
En los tejados inclinados es habitual utilizar estructuras coplanares que siguen la pendiente de la propia cubierta. Esta solución permite reducir la altura de los módulos respecto al tejado y suele integrarse bien en viviendas cuando la orientación y la inclinación existentes son adecuadas.
El sistema de fijación cambia según el material de la cubierta. No se utiliza el mismo anclaje en una cubierta de teja que en una superficie metálica o de otro material. También hay que comprobar la impermeabilización y evitar que las fijaciones provoquen entradas de agua.
Antes de colocar la estructura se debe revisar el estado del tejado, identificar los puntos de anclaje y valorar las cargas que soportará. Cuando se trata de cubiertas antiguas o existen dudas sobre su resistencia, puede ser necesario realizar una comprobación estructural previa.
¿Qué soportes se utilizan en cubiertas planas?
Las cubiertas planas permiten utilizar estructuras inclinadas para establecer el ángulo de los módulos independientemente de la pendiente del tejado. Pueden fijarse mediante anclajes o utilizar sistemas lastrados cuando las características de la cubierta y los cálculos estructurales permiten esta solución.
Una ventaja de estas superficies es la libertad para elegir la disposición de los paneles. Sin embargo, hay que calcular correctamente la separación entre filas para evitar que unos módulos proyecten sombras sobre otros.
También debe comprobarse cuánto peso puede soportar la cubierta, especialmente cuando se utilizan sistemas lastrados. La estructura, los paneles y el lastre añaden cargas que deben distribuirse correctamente.
Estas decisiones forman parte del presupuesto instalación fotovoltaica, donde deberían quedar reflejados tanto el tipo de estructura como los trabajos necesarios para su montaje.
¿Se pueden instalar soportes para placas solares directamente en el suelo?
Sí. Cuando existe terreno disponible, los paneles pueden instalarse sobre estructuras diseñadas específicamente para suelo. Esta alternativa permite elegir con mayor libertad la orientación y la inclinación, aunque requiere estudiar el terreno, las cimentaciones, las cargas y la distancia hasta el resto de componentes de la instalación.
Las estructuras sobre suelo son habituales cuando la cubierta no dispone de suficiente espacio, tiene demasiadas sombras o presenta una orientación poco favorable. También se utilizan en instalaciones de mayor tamaño donde se necesita colocar un número elevado de módulos.
Antes del montaje hay que estudiar la estabilidad del terreno, el drenaje, los posibles desniveles y el sistema de cimentación o anclaje. La estructura debe permanecer estable frente a las cargas previstas durante toda la vida útil de la instalación.
¿Cuándo se utilizan soportes de hormigón para placas solares?
El hormigón puede utilizarse como cimentación o lastre para proporcionar estabilidad a determinadas estructuras fotovoltaicas. Su aplicación es especialmente habitual en instalaciones sobre suelo y en algunos sistemas sobre superficies planas donde se necesita añadir peso sin recurrir a determinados tipos de perforación.
Entre sus principales ventajas se encuentran:
- Buena resistencia estructural.
- Durabilidad frente a las condiciones exteriores.
- Posibilidad de adaptar dimensiones y peso al proyecto.
- Estabilidad en instalaciones sobre terreno.
Su utilización debe calcularse para cada instalación. Añadir más hormigón no significa necesariamente conseguir una estructura más segura, ya que tanto las cargas como su distribución deben estar correctamente dimensionadas.
¿Qué material es mejor para los soportes de placas solares?
El aluminio y el acero tratado son dos de los materiales más utilizados. El aluminio destaca por su bajo peso y resistencia a la corrosión, mientras que el acero ofrece una elevada resistencia mecánica. La elección depende del tipo de estructura, las cargas previstas y las condiciones ambientales de la instalación.
¿Cuándo se utilizan soportes de aluminio?
El aluminio es habitual en instalaciones sobre tejados porque permite crear estructuras resistentes sin añadir un peso excesivo a la cubierta. Además, presenta una buena resistencia frente a la corrosión, algo especialmente relevante en zonas con humedad frecuente.
¿Cuándo se utilizan soportes de acero?
El acero se emplea cuando se necesita una estructura especialmente robusta, por ejemplo en determinadas instalaciones sobre suelo. Debe contar con la protección adecuada frente a la corrosión para conservar sus propiedades durante años.
En Cantabria, la humedad, las precipitaciones y la cercanía al mar en determinadas ubicaciones hacen especialmente importante seleccionar materiales y acabados adecuados para el entorno.
¿Cómo influye la orientación en los soportes para placas solares?
Los soportes permiten mantener los módulos en la posición definida durante el diseño de la instalación. En España, una orientación próxima al sur suele favorecer una elevada producción anual, aunque las orientaciones sureste y suroeste también pueden ofrecer buenos resultados dependiendo del tejado y del perfil de consumo.
No siempre es conveniente modificar la estructura únicamente para conseguir una orientación sur perfecta. En algunos tejados puede ser más eficiente aprovechar la pendiente existente, reducir las sombras o distribuir los módulos entre diferentes vertientes.
Por eso es importante estudiar previamente la orientación de las placas solares para maximizar cada rayo de sol y multiplicar tu ahorro y adaptar posteriormente la estructura a la configuración seleccionada.
¿Qué inclinación deben tener los soportes para placas solares?
La inclinación adecuada depende de la ubicación, la orientación, el objetivo de producción y las características de la superficie. En una cubierta inclinada puede aprovecharse el propio ángulo del tejado, mientras que en una cubierta plana la estructura permite establecer la inclinación definida durante el estudio.
No existe un ángulo universal válido para cualquier instalación. Además de buscar una buena captación solar, deben tenerse en cuenta las cargas de viento, las sombras entre filas, el espacio disponible y las limitaciones de la cubierta.
En instalaciones con varias filas de paneles, aumentar la inclinación también puede obligar a aumentar la distancia entre ellas para evitar sombras, reduciendo el número total de módulos que caben en la superficie.
¿Cómo afectan el viento y la nieve a los soportes para placas solares?
El viento y la nieve generan cargas adicionales que deben contemplarse al diseñar la estructura. El soporte, los anclajes y la superficie donde se instala tienen que resistir las acciones previstas para la ubicación concreta, por lo que no debe utilizarse una solución genérica sin comprobar previamente estas condiciones.
El viento es especialmente relevante cuando los módulos quedan elevados sobre la cubierta, ya que puede ejercer presión y succión sobre la estructura. En estos casos hay que calcular correctamente los puntos de fijación o el lastre necesario.
La nieve también añade peso sobre los módulos y la estructura. Aunque su incidencia depende de la ubicación concreta, debe contemplarse cuando exista posibilidad de acumulación.
¿Cómo afectan las sombras al diseño de los soportes?
La posición de los soportes determina dónde quedarán finalmente los módulos, por lo que antes del montaje deben identificarse árboles, chimeneas, antenas, edificios y cualquier elemento que pueda proyectar sombras.
En cubiertas planas también hay que evitar que los propios paneles se den sombra entre sí. Cuanto mayor sea la inclinación, mayor puede ser la sombra proyectada sobre la fila posterior, especialmente cuando el sol se encuentra más bajo.
Por eso, la distribución debe buscar un equilibrio entre inclinación, separación y número de paneles. Instalar más módulos no siempre genera más electricidad si parte de ellos permanece sombreada durante horas relevantes del día.
¿Cómo se instalan correctamente los soportes para placas solares?
La instalación comienza con la evaluación de la superficie y la definición de los puntos donde se colocará la estructura. Después se realizan los anclajes o se instala el sistema de lastre previsto, se montan los perfiles y se comprueba su alineación antes de fijar los paneles.
En una instalación profesional deben revisarse:
- Estado de la cubierta o terreno.
- Distribución de cargas.
- Puntos de fijación.
- Impermeabilización de las perforaciones cuando existan.
- Orientación e inclinación.
- Separación entre módulos y filas.
- Apriete de tornillería.
- Resistencia frente a las cargas previstas.
La estructura debe instalarse siguiendo las especificaciones del fabricante y el diseño definido para el proyecto. Improvisar anclajes o utilizar piezas no compatibles puede comprometer la estabilidad de los módulos.
¿Qué mantenimiento necesitan los soportes para placas solares?
Los soportes requieren revisiones periódicas para comprobar que los anclajes permanecen firmes, no existen deformaciones y los materiales no presentan signos de corrosión o deterioro. La frecuencia concreta dependerá del sistema instalado, las recomendaciones del fabricante y las condiciones ambientales.
Durante las revisiones conviene comprobar:
- Estado de tornillos y anclajes.
- Posibles deformaciones.
- Signos de corrosión.
- Estado de juntas y sellados.
- Acumulación de suciedad alrededor de la estructura.
- Correcta evacuación del agua.
- Estabilidad e inclinación de los módulos.
Estas comprobaciones pueden integrarse dentro de los trabajos de paneles solares mantenimiento y reparación, especialmente cuando se detectan movimientos, corrosión, filtraciones o cualquier anomalía en la estructura.
¿Cuánto duran los soportes para placas solares?
La vida útil depende del material, la calidad de fabricación, la protección frente a la corrosión, la instalación y las condiciones ambientales. Una estructura correctamente seleccionada debe estar diseñada para acompañar al sistema fotovoltaico durante muchos años sin perder estabilidad ni comprometer la seguridad de los módulos.
En zonas húmedas o próximas al mar hay que prestar especial atención a la corrosión. Elegir materiales adecuados desde el principio y realizar inspecciones periódicas ayuda a detectar deterioros antes de que afecten a la estructura.
¿Qué errores hay que evitar al elegir soportes para placas solares?
Uno de los principales errores es comprar la estructura sin comprobar primero el tipo de cubierta y las cargas que puede soportar. También es frecuente elegir únicamente en función del precio o utilizar sistemas de fijación que no corresponden al material del tejado.
Otros errores que deben evitarse son:
- No estudiar previamente la orientación y las sombras.
- Utilizar materiales sin protección adecuada frente a la corrosión.
- Realizar perforaciones sin garantizar posteriormente la impermeabilización.
- No calcular correctamente las cargas de viento.
- Instalar filas demasiado próximas y provocar sombras entre paneles.
- Utilizar componentes incompatibles entre sí.
- No comprobar periódicamente tornillos y anclajes.
¿Cómo elegir los mejores soportes para placas solares?
Para elegir correctamente hay que partir de la superficie donde se instalarán los paneles. Después deben analizarse su resistencia, inclinación, orientación, material, exposición al viento, posibles cargas de nieve, humedad y cualquier obstáculo que pueda condicionar la distribución.
Una estructura adecuada no solo mantiene los paneles sujetos. También permite que la instalación conserve la posición prevista, evita movimientos y distribuye correctamente las cargas sobre la cubierta o el terreno.
Por eso, los soportes para placas solares deben seleccionarse como parte del diseño completo de la instalación fotovoltaica y no como un elemento independiente. Elegir la estructura adecuada para cada superficie mejora la seguridad, facilita el mantenimiento y permite aprovechar correctamente los paneles durante toda su vida útil.
